RTE Robot

Allsidig. Kraftig. Driftssikker.

Rosenbauer RTE Robot er spesielt utviklet for bruk i brann- og redningstjenesten. Dimensjonene gjør at den får plass i alle logistikkjøretøy som kan transportere en europall. I tillegg til slokkeoppgaver kan den også brukes til transport av utstyr.

Takket være den modulære oppbygningen er roboten svært fleksibel og kan tilpasses en rekke ulike oppgaver. Kombinert med kraftige elektriske motorer og stor batterikapasitet gjør dette RTE Robot til en ekte allrounder for brann- og redningsarbeid.

Beltegående drift for svært god fremkommelighet i terreng

Takket være gummibelter håndterer RTE Robot bratte stigninger, ujevnt underlag og til og med trapper – også med last. Den står stabilt selv i krevende terreng.

Vanntett chassis

RTE Robot kan brukes i oversvømte områder opp til beltehøyde uten problemer. Selv delvis nedsenking medfører ikke skade på roboten.

Kjørelys for god synlighet

Integrerte LED-lys i chassiset sørger for at RTE Robot er godt synlig også i mørke. I tillegg har den funksjon for blålys.

Standardisert grensesnitt og mange moduler

Med et bredt utvalg moduler som kan kobles til chassiset, kan RTE Robot raskt tilpasses den oppgaven som skal løses.

Chassis

RTE Robot leveres i to utførelser med ulik bredder:

Utførelse 800

• Lengde: 1 200 mm
• Bredde: 800 mm
• Høyde: ca. 360 mm
• Egenvekt: ca. 375 kg

Utførelse 1070

• Lengde: 1 200 mm
• Bredde: 1 070 mm
• Høyde: ca. 360 mm
• Egenvekt: ca. 385 kg

Felles spesifikasjoner

• Maks. tillatt totalvekt: 1 000 kg
• Beltegående chassis med 150 mm beltebredde
• Bakkeklaring: ca. 80 mm

Drivsystem

• 2 x 48 V elektriske motorer
• Kontinuerlig effekt: 1,38 kW

Batteri

• 4 x 12 V AGM batterier
• 95 Ah per batteri

Beskyttelse

• Egnet for krevende miljøforhold, også ved midlertidig nedsenking i vann
• Beskyttelsesklasse for drivmotorer: IP69K
• Beskyttet elektronikkrom mot vanninntrenging

Ytelse og fremkommelighet

• Hastighet: trinnløst regulerbar, maks. 5 km/t
• Hindringer: avhenger av underlag og tyngdepunkt, f.eks. trapper opptil ca. 17 cm
• Stigningsevne: maks. 26° / 50 % (avhenger av forhold og last)
• Sidehelling (statisk): maks. 35° / 70 % (avhenger av forhold og last)

RTE Robot sitt chassis – sterkt og pålitelig

Grunnlaget for RTE Robot er et kompakt chassis med elektrisk beltedrift, utviklet av Rosenbauer. Det er 1 200 mm langt, ca. 360 mm høyt og leveres med bredde på enten 800 mm eller 1 070 mm. Den bredere utgaven gir økt stabilitet ved transport av last med høyt tyngdepunkt i terreng.

Chassiset har en egenvekt på ca. 375 kg (ca. 385 kg ved 1 070 mm bredde). Med en maksimal tillatt totalvekt på 1 000 kg gir dette en nyttelast på opptil 625 kg (615 kg).

RTE Robot drives av to elektriske motorer, hver med en toppeffekt på 2,4 kW, som sørger for fremdrift via gummibelter på nær sagt alle underlag. Trekkraften er omtrent 70 % av aktuell totalvekt på asfalt (dvs. ca. 700 kg ved maksimal totalvekt på 1 000 kg), og roboten kan dermed også trekke for eksempel havarerte kjøretøy.

I branninnsats er trekkraften tilstrekkelig til å håndtere én fylt slangeledning (DN 75) på opptil 180 meter, eller tre slangeledninger på ca. 60 meter hver.

Fjernkontroll – full kontroll på avstand

En brannrobot må kunne styres presist fra trygg avstand. Rosenbauer tilbyr flere nivåer av fjernkontroll til RTE Robot – fra en enkel løsning med joystick for kjøring, til mer avanserte varianter med flere joysticker, knapper, integrert display og egen tablet for video.

Dette gjør det mulig å styre både chassiset og påbygg som for eksempel turret.

Fjernkontrollen er bygget for bruk i felt, med kapsling som tåler både støv og fukt (IP65). Batterikapasiteten gir opptil 20 timers drift.

RTE Robot kan styres kontinuerlig på opptil 200 meters avstand. Rekkevidden vil variere avhengig av forhold som vær, hindringer, elektromagnetisk påvirkning (for eksempel kraftlinjer) og valgt frekvens, som også kan være regulert av lokale krav.

RTE Robot AX – kjøring utenfor synsrekkevidde

For sikker og lovlig bruk av RTE Robot utenfor direkte synsrekkevidde tilbyr Rosenbauer løsningen Autonomous Execution (AX).

Denne består av en mellommodul med sensorer for omgivelsesregistrering, en prosesseringsenhet og en utvidet fjernkontroll med større display. Løsningen gjør det mulig å operere roboten uten direkte visuell kontakt.

Samtidig kan roboten selv registrere omgivelsene, oppdage hindringer og tilpasse bevegelsene deretter.

RTE Robot – fleksibilitet i praksis

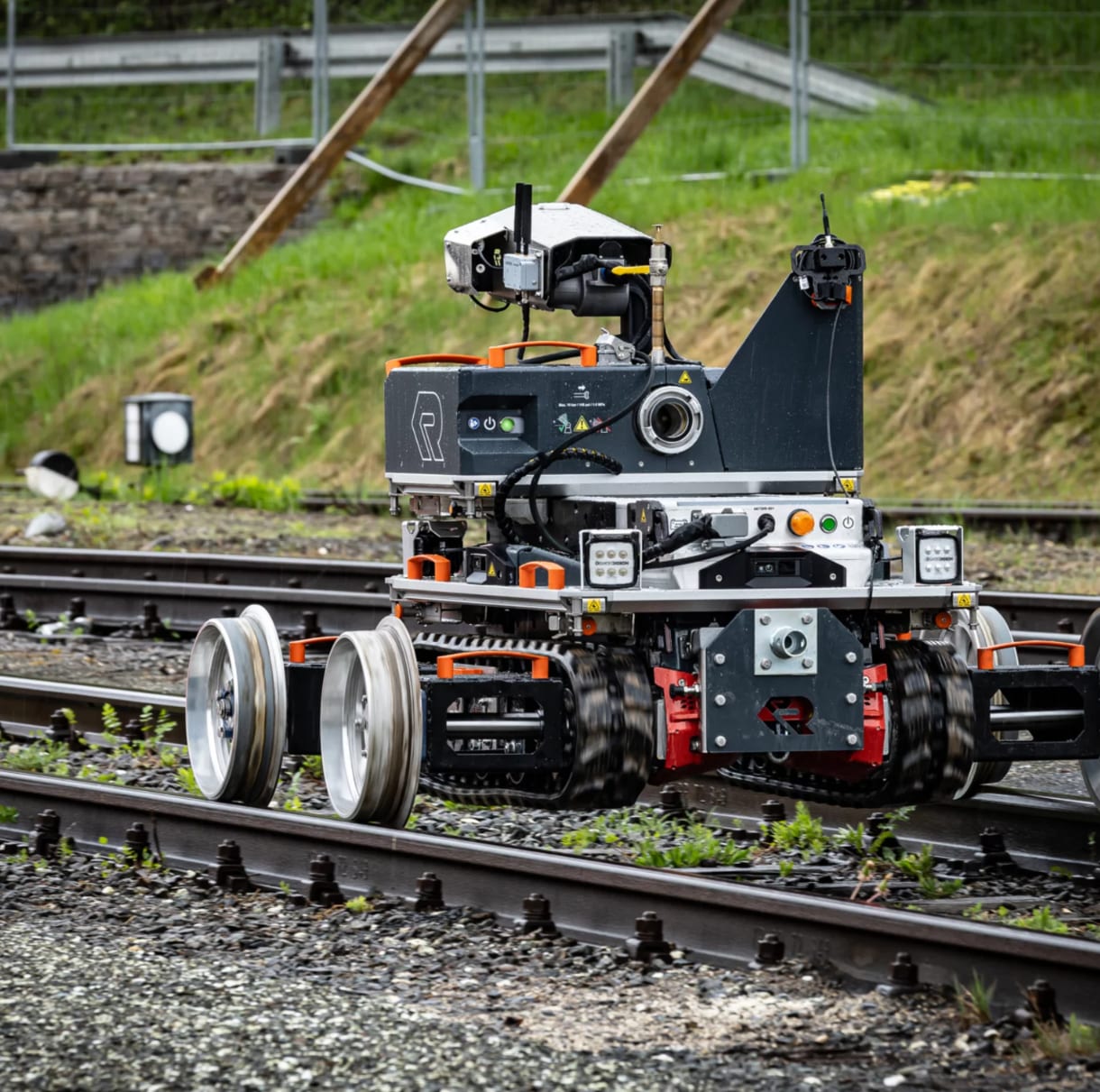

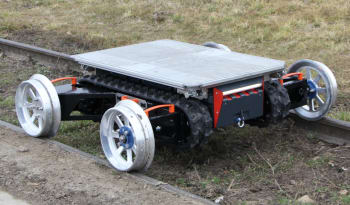

Det finnes en rekke tilleggsmoduler til RTE Robot. Disse inkluderer blant annet et skinnegående kit som gjør det mulig å operere på jernbane og trikkespor, tilhengerfeste, vinsj og festepunkter foran og bak for montering av utstyr.

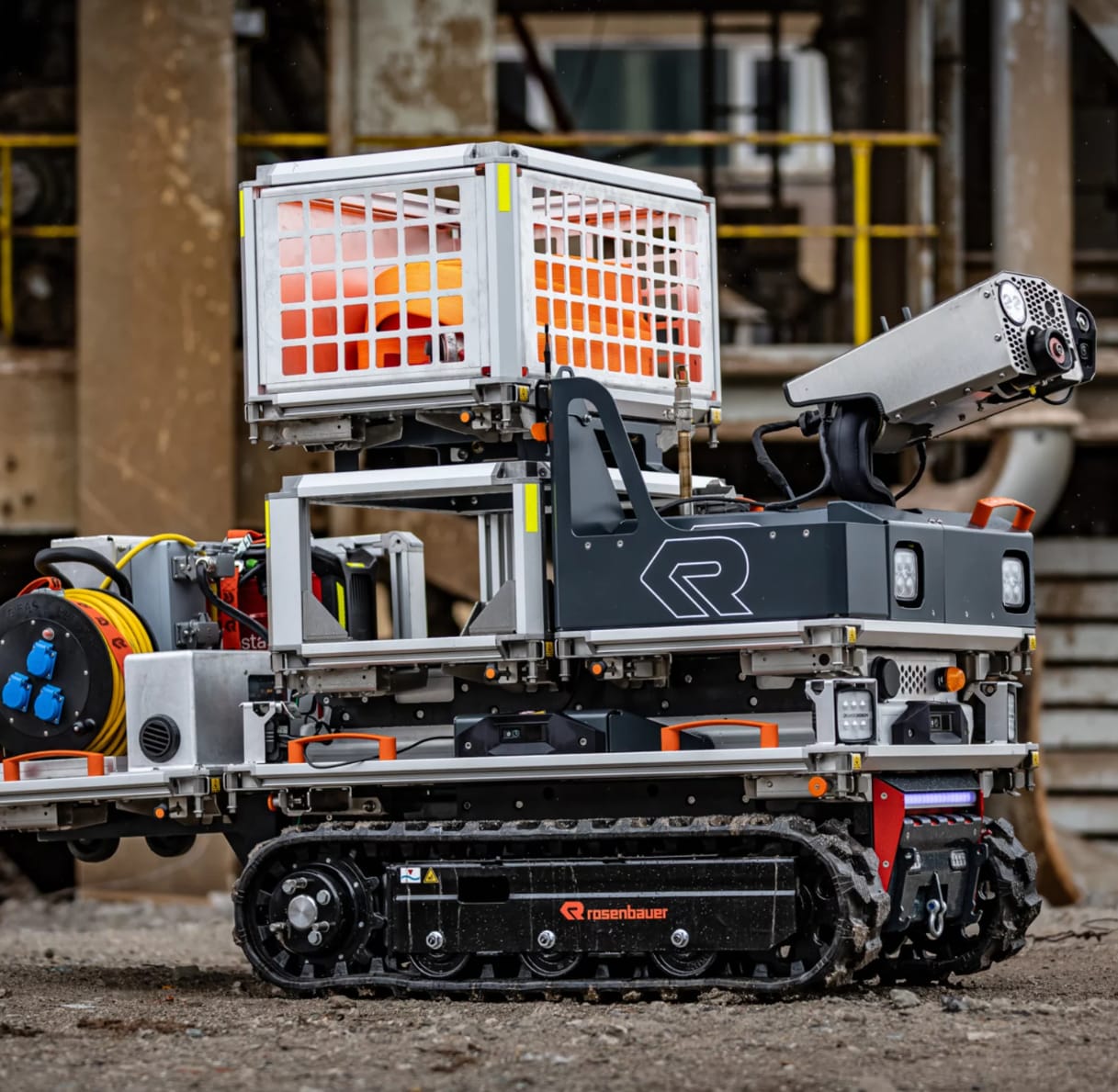

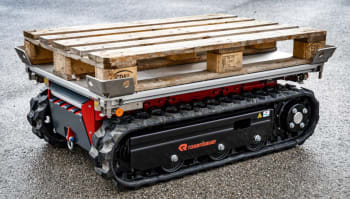

Tilleggsmodulene omfatter både halvmoduler (540 x 800 mm) og fullmoduler (1 200 x 800 mm), med og uten nettingkasse, samt løsning for transport av europaller og fullmoduler basert på standard RTE RC Profile rullecontainere. For transport av rullecontainere finnes det egne moduler med lastehøyde på 270 mm og 360 mm. Lasting og lossing skjer via ramper. I tillegg gjør et system for modulbytte det mulig å bytte selv fullt lastede moduler på en sikker måte, også av én person.

En halvmodul med separat Li-Ion batteripakke og kabeltrommel brukes til strømforsyning av elektrisk utstyr i områder uten tilgang på strøm, og kan også lade roboten under bruk. En annen halvmodul kan utstyres med elektrisk overtrykksvifte, som drives av batteripakken og styres via fjernkontrollen.

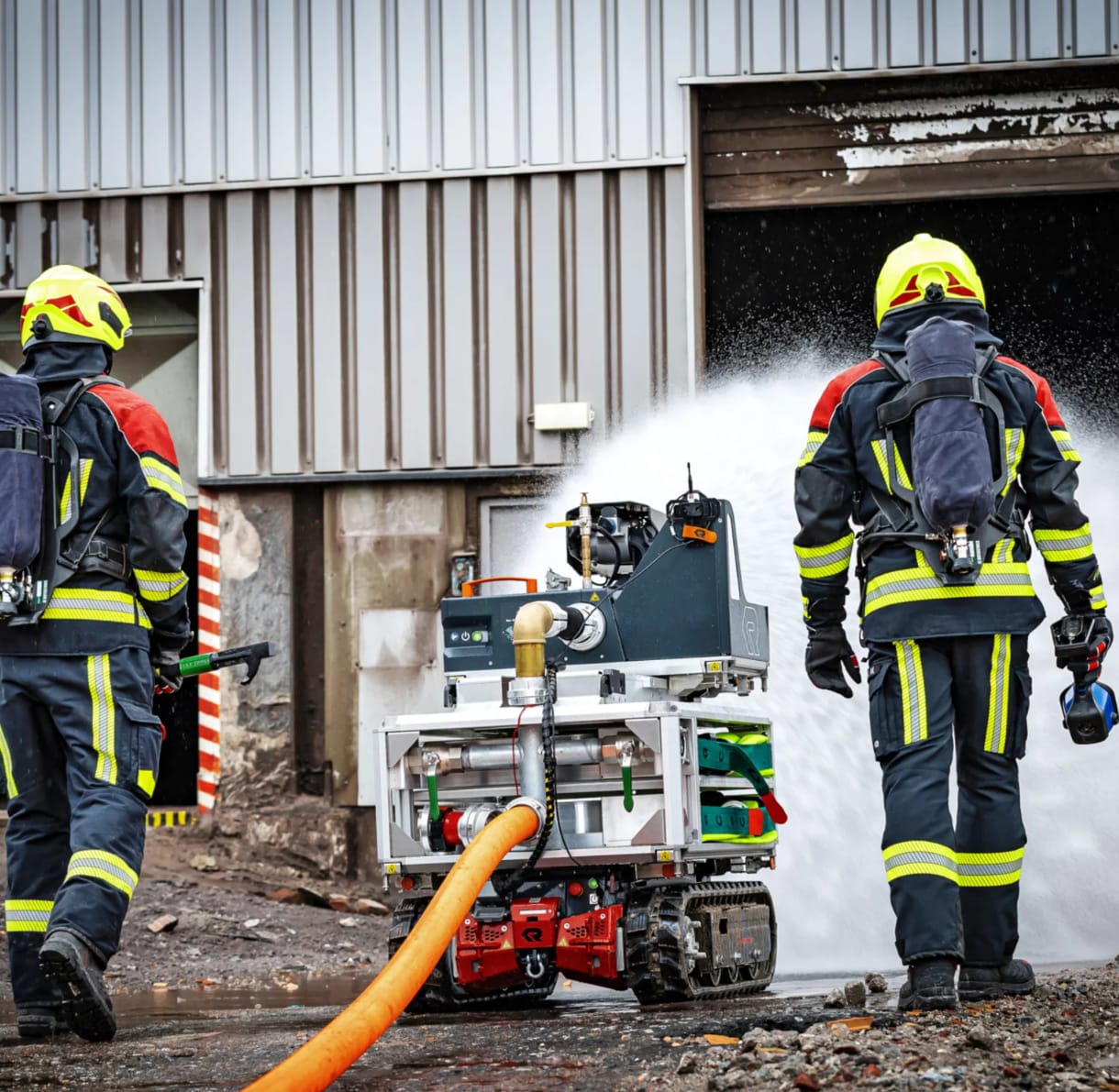

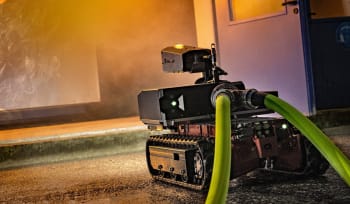

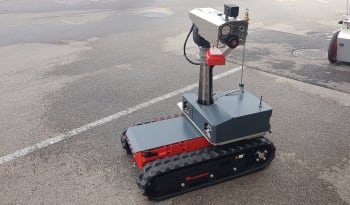

RTE Robot kan også kombineres med slokkemoduler. Rosenbauer tilbyr RM15 med kapasitet opptil 2 000 l/min, tilgjengelig som halv- og fullmodul med selvbeskyttelse, to LED-lys og mulighet for farge- og/eller IR-kamera. RM35 leverer opptil 3 500 l/min som fullmodul.

Det finnes også en mellommodul for slokkeinnsats, som gir plass til utstyr samtidig som den forsyner en tilkoblet turret med slokkemiddel. Alle mellommoduler monteres på chassiset og har festepunkter for ytterligere moduler.

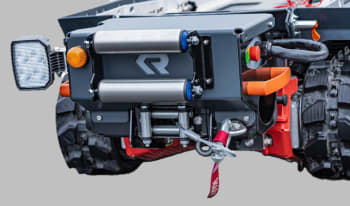

RTE Robot kan utstyres med en avtakbar vinsj. Denne brukes primært til selvberging dersom roboten setter seg fast, for eksempel i mykt terreng med tung last. I tillegg kan vinsjen brukes til å trekke rullecontainere opp på transportmoduler via ramper. Dette gjøres mulig ved en praktisk føring av wiren over chassiset, slik at roboten i praksis kan laste seg selv.

For å rydde vei gjennom masser som jord, slam, grus, aske og lignende, kan RTE Robot utstyres med et frontmontert skjær med bredde på 1 100 mm. Skjæret kan justeres manuelt 30° til høyre og venstre, og kan løftes kontinuerlig. Økt bakkeklaring bidrar til at roboten ikke setter seg fast på vei inn i innsatsområdet.

Siden trekk- og skyvekraften til RTE Robot på flatt underlag er opptil 70 % av egenvekten, kan skjæret i praksis kombineres med for eksempel en nettingkasse lastet med sandsekker. Dette øker vekten på roboten og dermed også skyvekraften, slik at større og tyngre hindringer kan ryddes.

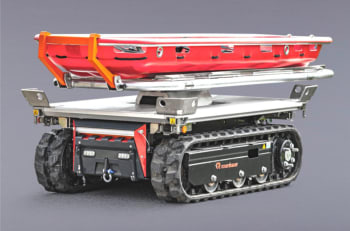

Med en egen båremodul kan RTE Robot også brukes til transport av skadde eller personer med redusert mobilitet, for eksempel i terreng. Modulen finnes i to versjoner. Den ene er tilpasset kurvbårer, mens den andre kan brukes med både kurvbårer og ulike typer standardbårer. I begge versjoner kan båren roteres 360° og låses i 15° intervaller. Maks kapasitet er 300 kg.
